球磨机

球磨机介绍 球磨机就是一个圆筒，里面放些钢球(当然 钢球的材质可以依据需要不同)，然后利用动力将圆筒驱动 使得筒内的物料和钢球相互挤压碰撞，以达到研磨物料的效果和目的。随着社会



产品介绍
球磨机介绍

球磨机就是一个圆筒，里面放些钢球(当然 钢球的材质可以依据需要不同)，然后利用动力将圆筒驱动 使得筒内的物料和钢球相互挤压碰撞，以达到研磨物料的效果和目的。随着社会的发展及节能要求的提高节能球磨机开始被广泛使用。下面就简单介绍下球磨机（节能球磨机）的相关知识。

球磨机设备细节介绍


1、球磨机结构

球磨机由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。球磨机中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，球磨机筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

球磨机结构图

2、球磨机的分类

球磨机的分类球磨机常见的分类很多，如果按磨机长度分为：

(1) 短磨机 长径比在2以下时为短磨机，或称球磨机。一般的单仓，用于粗磨或一级磨，也可以将2—3台球磨机串联使用。

(2) 中长磨机 长径比在3左右时为中长磨机。

(3) 长磨机 长径比在4以上时为长磨机或称管磨机。中长磨和长磨，其内部一般分成2—4个仓，在水泥厂用得较多。

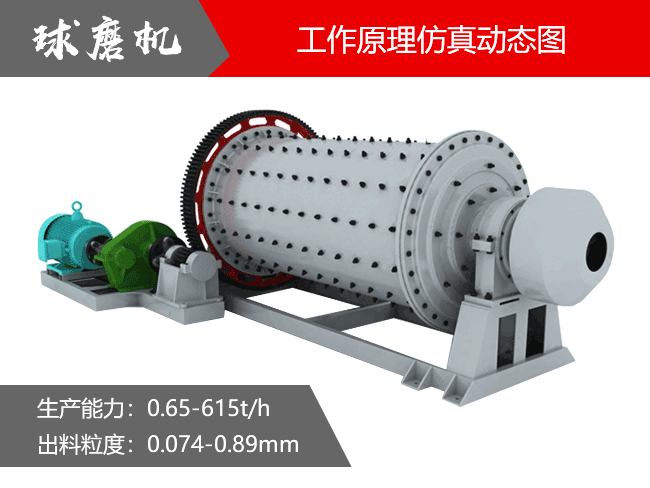

球磨机工作原理
节能球磨机改变了原有的磨机结构,使机体,底架一体化,安装时可一次性吊放在基础平面上.主轴承受用双列向心球面滚子轴承,可降低能耗30%。由原来格子式强制排料改为溢流式控制排料,可提高磨细粒度,处理量可增加15-20%.节能球磨机是利用转动轴承代替滑动轴承。

节能球磨机优点：与传统球磨机相比，应用技术的圆锥磨球磨机所匹配的电机功率可降低 18 - 25%，节约润滑油 70%，节约冷却水 90%，综合节能 20% 以上。 正常情况下，8年不用更换主轴承，节省大量维护费用;主轴承润滑采用油脂，便捷干净，免除了重金属污染;使用该产品不改变生产工艺技术参数，不改变磨机的装配尺寸及安装尺寸，既适用现有磨机的节能技术改造，也适用制造新磨机。

节能球磨机的安装：节能球磨机应安装在牢固的混凝土基础上。节能球磨机的基础设计和施工请参看节能球磨机总装图和基础图。为了保证使用过程中节能球磨机各部件的位置精度不发生大的变化，节能球磨机的基础应采用整块式结构。

规格型号 进料粒度
(mm)		 产量
(t/h)
Ф900×1800 <20 0.65-2
Ф900×3000 <20 1.1-3.5
Ф1200×2400 <25 1.5-4.8
Ф1200×3000 <25 1.6-5
Ф1200×4500 <25 1.6-5.8
Ф1500×3000 <25 2-5
Ф1500×4500 <25 3-6
Ф1500×5700 <25 3.5-6
Ф1830×3000 <25 4-10
Ф1830×4500 <25 4.5-12
Ф1830×6400 <25 6.5-15
Ф1830×7000 <25 7.5-17
Ф2100×3000 <25 6.5-36
Ф2100×4500 <25 8-43
Ф2100×7000 <25 12-48
Ф2200×4500 <25 9-45
Ф2200×6500 <25 14-26
Ф2200×7000 <25 15-28
Ф2200×7500 <25 15-30
Ф2400×3000 <25 7-50
Ф2400×4500 <25 8.5-60
Ф2700×4000 <25 22-80
Ф2700×4500 <25 26-90
Ф3200×4500 <25 按工艺条件定
Ф3600×4500 <25 按工艺条件定
Ф3600×6000 <25 按工艺条件定
Ф3600×8500 <25 45.8-256
Ф4000×5000 <25 45-208
Ф4000×6000 <25 65-248
Ф4000×6700 <25 75-252
Ф4500×6400 <25 84-306
Ф5030×6400 <25 98-386
Ф5030×8300 <25 118-500
Ф5500×8500 <25 148-615
