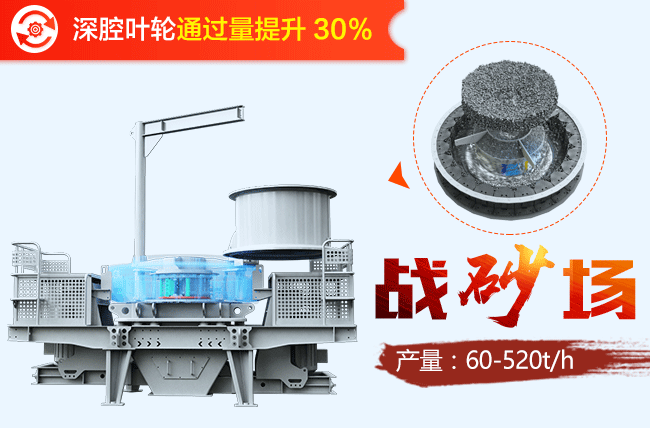

制砂机(冲击式破碎机)是我公司引进美国巴马克公司的“石打石”和“石打铁”破碎机原理及技术，结合国内制砂生产方面的实际情况，研制开发出具有国内先进水平的碎石设备。
制砂机应用
我公司生产的制砂机(VSI制沙机)广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎（制砂粒）。该制砂机对建筑用砂、筑路用砂石优为适宜。
制砂机工作过程
物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。
这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、摩擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
制砂机原理
制沙机性能特点
1、深腔型转子经过优化设计后，使物料通过量提高约30%。
2、周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。
3、组合式锤头设计，只需更换磨损的锤头部分，可降低使用成本30%以上。另外增加了副锤头，有效地防止主锤头磨损后损坏立板。
4、核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
5、采用菱形冲击块，避免物料冲击磨损后损伤立板。
6、轴承选用日本、瑞典、美国等国际品牌。
7、先进的发射口及内部更流畅的曲线形设计，降低物料的流动阻力，大幅度提高的物料通过能力。
8、两用散料盘，操作简单，实现两种进料方式方便转换。
9、主轴下端特殊的密封结构，保证无油封也不漏油。
10、采用日本原装进口配件的液压开盖装置，可方便快捷的移动上盖，使更换检修机体内部机件省工省力。
11、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会（IEC）标准，F级绝缘， IP54/55防护等级。
制沙机技术参数
|
型号 |
处理量(t/h) |
|
瀑落与中心进料 |
全中心进料 |
|
VSI 7611 |
80-180 |
40-90 |
|
VSI 8518 |
140-260 |
70-130 |
|
VSI 9526 |
200-380 |
100-190 |
|
VSI 1140 |
300-520 |
160-260 |
|
VSI 1145 |
350-610 |
180-355 |
|
VSI 1150 |
360-650 |
190-365 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
