盘式真空过滤机

盘式真空过滤机其结构可分为槽体、主传动、过滤盘、分配头、瞬时吹风系统等几部分。主要用于选煤厂和选矿厂对悬浮液过滤脱水，盘式真空过滤机工作原理是过滤过程借助于负压作用在过



产品介绍
盘式真空过滤机其结构可分为槽体、主传动、过滤盘、分配头、瞬时吹风系统等几部分。主要用于选煤厂和选矿厂对悬浮液过滤脱水，盘式真空过滤机工作原理是过滤过程借助于负压作用在过滤表面两侧的压力差，使悬浮液中的固体颗粒和水分离，过滤表面的网目小于固体颗粒的直径，这样使水流过过滤表面，而固体颗粒因为负压附着在过滤表面上形成滤饼。

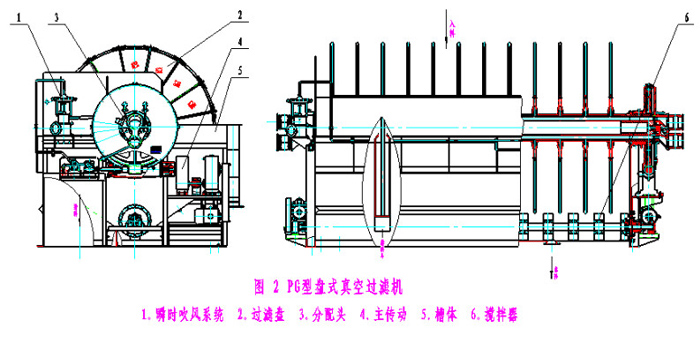

盘式真空过滤机结构组成：
1、槽体：由钢板焊成，用于存放悬浮液，同时又是盘式真空过滤机的机体，其余零件都装在槽体上。

2、主传动：电动机-摆线针轮减速器-涡轮传动，主轴有钢板焊接而成，其断面上有十个滤液孔，分别与安装在主轴上的过滤盘相对应。

3、过滤盘：过滤盘是实现过滤作用的工作结构，它由十个扇形板构成，一个圆盘，用螺栓、压条、压板固定主轴上，每块扇形板外面包有一层滤布，扇形板的内腔与主轴的滤液孔想通，扇形板有工程塑料制造的格子式和星点式扇形板等。

4、分配头：盘式真空过滤机德过滤过程由分配头来实现，分配头内分三个室过滤、干燥、吹落各室同有扇形块隔开，构成过滤区，过滤区与干燥区分别接有滤液管。

5、搅拌器：叶轮式搅拌器，搅拌器的结构是在每两个过滤盘之间有一组叶片，这些叶片装在一根轴上。

6、瞬时吹风系统：结构主要由涡轮减速器、控制阀、风阀构成。过滤盘上形成的滤饼在吹落区被压缩空气吹落，当过滤盘经过吹落区时，风阀开启，压缩空气由风阀进入分配头，再由分配头经与之连接的主轴上的滤液孔进入扇形板，借压缩空气突然鼓入得冲力将滤饼吹落，当扇形板转过吹落区时风阀关闭，压缩空气停止给入。

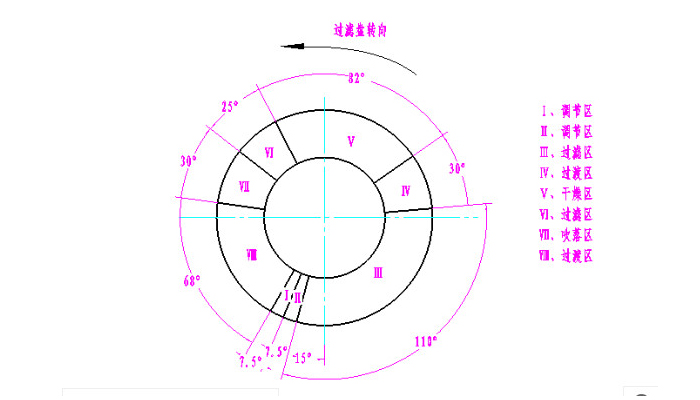

盘式真空过滤机工作原理图：
盘式真空过滤机德过滤过程是借助于负压作用在过滤表面两侧的压力差，使悬浮液中的固体颗粒与水分离，过滤表面的网目小于固体颗粒的直径，这样水流过滤表面，而固体颗粒因为负压附着在过滤表面上形成滤饼，过滤表两侧的压力差由水环式真空泵所产生的负压来维持。

工作时，过滤盘旋转，在过滤区，过滤盘浸没在悬浮液中，真空泵产生的负压使滤饼形成，在干燥区，滤饼继续脱水，使水分降低，在吹落区，形成的滤饼被压缩空气吹落，至此整个盘式真空过滤工作原理结束。
